CAT LoRa Starter Kit ตอนที่ 1 ติดตั้ง Library กับ Arduino IDE

สวัสดีครับ ผมห่างหายจากการเขียน Blog ไปนาน วันนี้ว่าง ๆ ประกอบกับได้ไปลองเล่นบอร์ด CAT LoRa Starter Kit ซึ่งตัวบอร์ดก็ทำออกขายมานานแล้ว แต่ผมรู้สึกว่ามันเป็นมิตรกับนักพัฒนามากเลยเมื่อเทียบกับบอร์ดเดิมที่ผมใช้คือ STM32 LORA DISCOVERY KIT ( B-L072Z-LRWAN1) เพราะสามารถใช้ Arduino IDE เป็น Tools ในการเขียนโปรแกรมได้ ซึ่งในจุดนี้ทำให้การพัฒนาบนบอร์ดนี้จะเหมือนกับการเขียนโปรแกรมบนบอร์ด Arduino, ESP8266 และ ESP32 ได้เลย ซึ่งบอร์ดพวกนี้จะหาข้อมูลเพิ่มเติมได้ง่ายมากผ่าน Google ได้เลย แต่ที่ผมขัดใจนิด ๆ คือ มันไม่มี WiFi หรือ Bluetooth ใส่มาให้ด้วยเลย ถ้ามีนะ จะสุดยอดมาก ครบจบในตัวเดียว 555+

LoRa Starter Kit GRAVITECH

ข้อมูลสเปคของบอร์ด LoRa Starter Kit
• ไมโครคอนโทรลเลอร์ : ATSAMD21G18
• หน่วยความจา : FLASH 256 KB + SRAM 32 KB
• แรงดันไฟเลี้ยง : 3V
• อินพุต/เอาต์พุท : 9 ขา
• อะนาล็อกอินพุต : 6 ขา
• Peripheral อื่น : Serial, SPI และ I2C
• ชิป Communication : AcSIP S76S
• เซ็นเซอร์บนบอร์ด : HTS221
• ขนาด : 25.4 X 76.2 มิลลิเมตร

โดยตัว CAT LoRa Starter Kit จะมีเซ็นเซอวัดอุณหภูมิและความชื้น (HTS221) มาให้ในตัวบอร์ดเลย และมีชิป AcSIP S76S ใช้ในการทำ LoRaWAN ซึ่งรองรับความถี่ที่ 868 MHz หรือ 915 MHz ครับ

LoRa Starter Kit GRAVITECH (Pinout)

การติดตั้ง Borad library บน Arduino IDE

1.ไปที่ File → Preferences ใส่ข้อมูลตามภาพ

https://adafruit.github.io/arduino-board-index/package_adafruit_index.json

2.ไปที่ Tool → Board → Boards Manager เพื่อทำการติดตั้ง Board

ติดตั้ง 2 ตัว ดังภาพ

เพียงเท่านี้ Arduino IDE ของเราก็พร้อมใช้งาน LoRa Starter Kit GRAVITECH ต่อมาเราจะมาทดลอง Run โปรแกรมทดสอบขึ้นไปดูกันนะครับ

ให้เขียนโค๊ดทดสอบดังนี้

void setup() {
pinMode(13, OUTPUT);
Serial.begin(115200);
delay(1000);
Serial.println(“LoRa Starter Kit GRAVITECH”);
}
void loop() {
digitalWrite(13, HIGH);
Serial.println(“Turn-On light.”);
delay(1000);
digitalWrite(13, LOW);
Serial.println(“Turn-OFF light.”);
delay(1000);
}

ก่อนทำการรันเทส เราต้องตั้งค่า Board ให้ตรงกันก่อนโดยไปที่
Tools → Board → Adafruit Feather M0

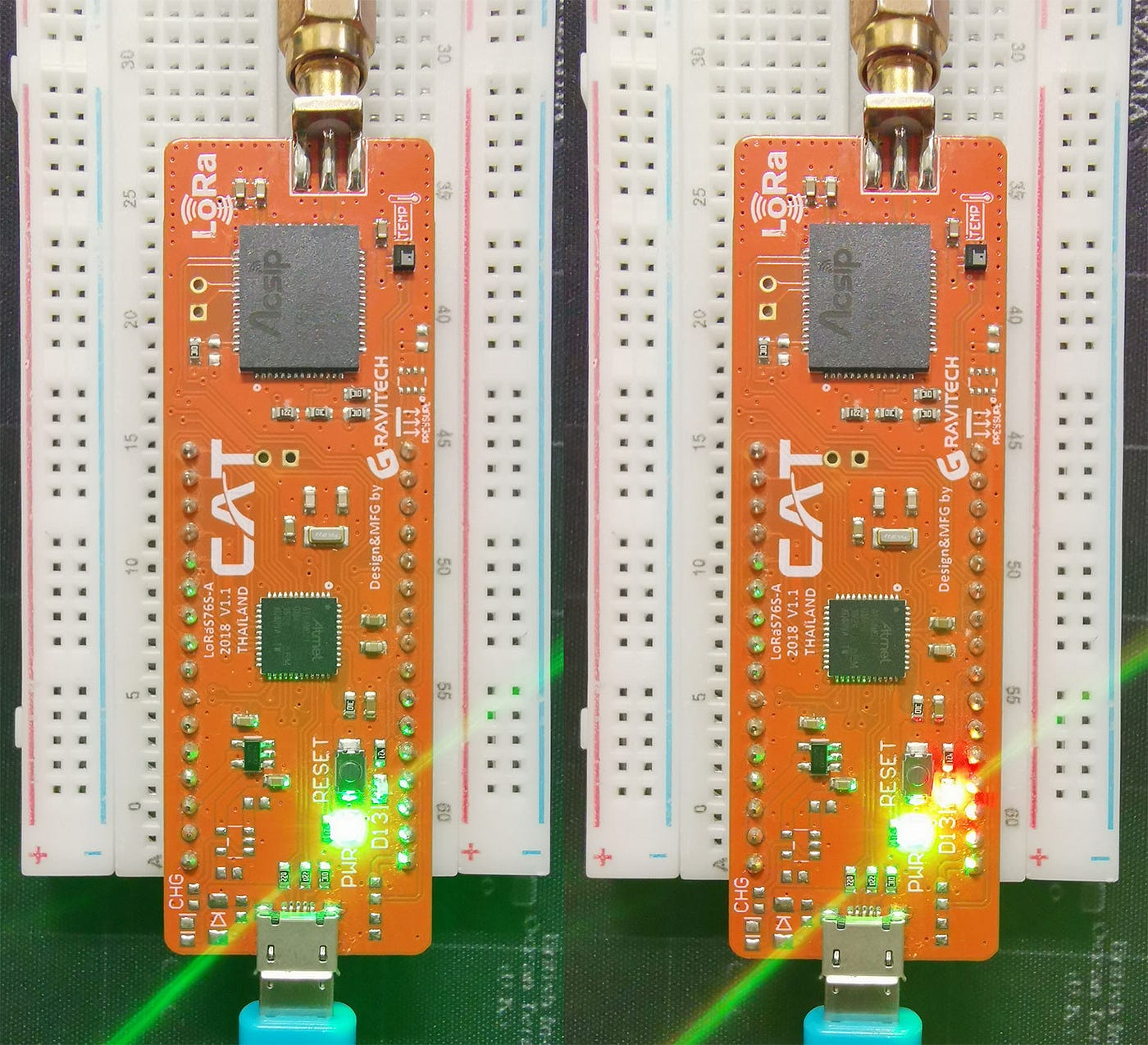

แล้วทำการรันทดสอบได้เลย ถ้าการติดตั้งสมบูรณ์และไม่มีข้อผิดพลาดจะขึ้นแสดงดังรูป โดยที่ไฟสีแดงบนตัว Board จะกระพริบทุก ๆ 1 นาที ดังรูป

จะสังเกตุเห็นว่า Code ที่ใช้เป็นภาษา C/C++ และมีรูปแบบการเขียนในสไตล์เดียวกันกับการพัฒนาบนบอร์ด ESP8266 และ ESP32 เลย ซึ่งมันดูเป็นมิตรมากกว่าบอร์ดของ STM32 LORA DISCOVERY KIT ( B-L072Z-LRWAN1) บน Keil มากเลยครับ ซึ่งแน่นอนว่าเราสามารถหาตัวอย่าง Code ที่เราต้องการได้ง่ายมากผ่าน Google กันเลยทีเดียว

จบแล้วนะครับกับการติดตั้งใช้งานบอร์ด

--

--

--
